تفاومت ترموکوپل و RTD چیست ؟
تفاومت ترموکوپل و RTD چیست ؟

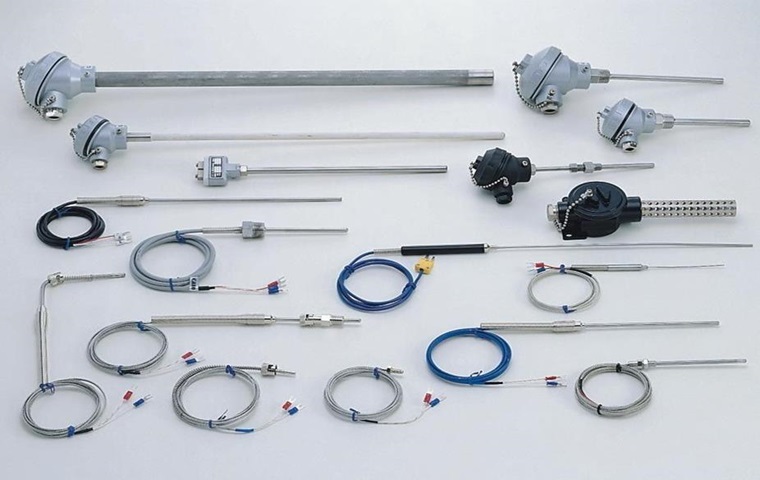

ترموکوپل چیست؟
ترموکوپل یا گرماجفت یک حسگر دما است که از دو سیم فلزی غیر همجنس تشکیل شده است. این دو سیم در یک انتها به هم متصل شدهاند و به آن محل اتصال گرم یا پیچ اتصال میگویند. هنگامی که بین محل اتصال گرم و محل اتصال سرد (نقطهای که سیمها به هم متصل نیستند) اختلاف دما وجود داشته باشد، یک جریان الکتریکی در سیمها ایجاد میشود. مقدار این جریان الکتریکی به اختلاف دما بین دو محل اتصال بستگی دارد. با اندازهگیری این جریان الکتریکی، میتوان دمای محیط اطراف محل اتصال گرم را تعیین کرد. ترموکوپلها به دلیل سادگی، قیمت مناسب، استحکام و دوام بالا، دقت مناسب و محدوده وسیع اندازهگیری دما، یکی از رایجترین سنسورهای دما در صنعت هستند. در ادامه این مقاله با RTD آشنا شده و سپس خواهیم دید که تفاومت ترموکوپل و RTD چیست ؟
نحوه عملکرد ترموکوپل:
عملکرد ترموکوپل بر اساس اثر ترموالکتریک یا اثر سیبک است. این اثر بیان میکند که اگر دو ماده رسانا (فلز) در یک نقطه به هم متصل شوند و بین دو سر آنها اختلاف دما وجود داشته باشد، یک اختلاف پتانسیل الکتریکی بین آنها ایجاد میشود.مقدار این اختلاف پتانسیل به نوع مواد، اختلاف دما و اندازه محل اتصال بستگی دارد.
RTD چیست ؟
RTD مخفف مقاومت سنج دما (Resistance Temperature Detector) است. یک حسگر دما است که بر اساس این اصل کار میکند که مقاومت الکتریکی فلزات با افزایش دما افزایش مییابد. به عبارت دیگر، هرچه دمای RTD بالاتر رود، مقاومت آن در برابر جریان الکتریکی بیشتر میشود. این رابطه بین مقاومت و دما قابل پیشبینی و تکرارپذیر است.
با اندازهگیری مقاومت RTD، میتوان دمای محیط اطراف آن را تعیین کرد. RTDها به دلیل دقت بالا، پایداری و دوام خوب، در بسیاری از کاربردهای صنعتی و علمی برای اندازهگیری دما استفاده میشوند.
نحوه عملکرد RTD:
عملکرد RTD بر اساس خاصیتی به نام ضریب حرارتی مقاومت (TCR) است. TCR نشان میدهد که مقاومت یک ماده چقدر با تغییر دما تغییر میکند.
در یک RTD، عنصر حسگر معمولا از یک سیم فلزی نازک ساخته شده است، که رایجترین آن پلاتین است. این سیم به دور یک هسته سرامیکی یا شیشهای پیچیده میشود و سپس در یک محفظه محافظ قرار میگیرد.
هنگامی که جریان الکتریکی از سیم عبور میکند، مقدار مقاومت آن با توجه به دما تغییر میکند. با اندازهگیری این مقاومت توسط یک وسیله خارجی، میتوان دمای محیط اطراف RTD را محاسبه کرد.
تفاوت ترموکوپل و RTD:
درست است که هر دو ترموکوپل و RTD برای اندازهگیری دما استفاده میشوند، اما در نحوه عملکرد، مزایا و معایب و کاربردهایشان تفاوتهای اساسی وجود دارد.
برای درک بهتر این تفاوتها، به جای یک جدول ساده، بیایید آنها را به صورت دو ربات در نظر بگیریم:
ترموکوپل: ربات سریع و چابک
- مهارت: ترموکوپل با استفاده از اثر ترموالکتریک، اختلاف دما را به ولتاژ تبدیل میکند.
- سرعت: بسیار سریع به تغییرات دما پاسخ میدهد.
- مقاومت: در برابر شرایط سخت مانند لرزش و ضربه مقاوم است.
- محدوده دمایی: میتواند دما را در یک محدوده وسیع از -270 تا 2300 درجه سانتیگراد اندازهگیری کند.
- قیمت: ارزانتر از RTD است.
- معایب: دقت کمتری نسبت به RTD دارد و ممکن است به دلیل خودگرمایی (گرم شدن حسگر بر اثر جریان الکتریکی) دچار خطا شود.
- کاربرد: مناسب برای اندازهگیری سریع دما در محیطهای خشن، مانند موتورها، کورهها و خطوط تولید.
RTD: ربات دقیق و قابل اعتماد
- مهارت: با اندازهگیری مقاومت الکتریکی که با دما تغییر میکند، دمای محیط را تشخیص میدهد.
- دقت: بسیار دقیق است و اندازهگیریهای قابل اعتمادی ارائه میدهد.
- پایداری: در طول زمان عملکرد ثابتی دارد و کمتر دچار افت کیفیت میشود.
- محدوده دمایی: میتواند دما را در محدوده -200 تا 600 درجه سانتیگراد اندازهگیری کند.
- قیمت: گرانتر از ترموکوپل است.
- معایب: به تغییرات دما به سرعت ترموکوپل پاسخ نمیدهد و ممکن است در برابر شوک و لرزش حساس باشد.
- کاربرد: مناسب برای اندازهگیری دقیق دما در کاربردهای حساس مانند آزمایشگاهها، تجهیزات پزشکی و صنایع غذایی.
انتخاب بین ترموکوپل و RTD:
انتخاب بین ترموکوپل و RTD به نیازهای خاص شما بستگی دارد.
- اگر به سرعت و دقت بالا نیاز دارید و قیمت برای شما مهم نیست، RTD بهترین انتخاب است.
- اگر به یک حسگر دما با قیمت مناسب، مقاوم و با محدوده دمایی وسیع نیاز دارید، ترموکوپل گزینه مناسبتری است.
در نهایت، به یاد داشته باشید که هر دو نوع حسگر مزایا و معایب خود را دارند. انتخاب صحیح حسگر به شما کمک میکند تا دمای مورد نظر خود را با دقت و اطمینان اندازهگیری کنید.
