ترموکوپل چیست ؟
ترموکوپل چیست ؟

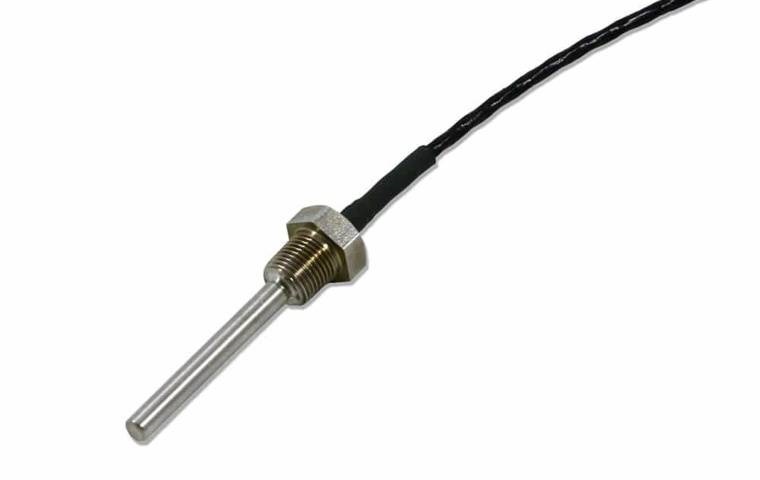

ترموکوپل چیست؟ یک سنسور دما است که از دو سیم فلزی غیر هم جنس ساخته شده است که در یک سر به هم جوش داده شدهاند تا یک نقطه اتصال (junction) ایجاد شود. این نقطه اتصال، جایی است که دما اندازهگیری میشود. هنگامی که نقطه اتصال در معرض گرمای قرار میگیرد، اختلاف پتانسیل الکتریکی (EMF) بین دو سیم ایجاد میشود. مقدار EMF به طور مستقیم با دمای نقطه اتصال متناسب است. با اندازهگیری EMF، میتوان دمای نقطه اتصال را تعیین کرد. ترموکوپلها به دلیل سادگی، استحکام، قابلیت اطمینان و دامنه دمای وسیع، یکی از رایجترین سنسورهای دما در صنایع مختلف هستند.
نحوه عملکرد ترموکوپل
اثر ترموالکتریک، که به آن اثر سیبک نیز میگویند، اصل کار ترموکوپلها است. این اثر بیان میکند که هنگامی که یک اختلاف دما بین دو نقطه اتصال دو رسانا (فلز یا نیمه رسانا) وجود داشته باشد، یک نیروی الکتریکی (EMF) ایجاد میشود. مقدار EMF تولید شده به نوع مواد رسانا، اختلاف دما و سایر عوامل مانند میدانهای مغناطیسی در محیط بستگی دارد.
در ترموکوپلها، دو سیم فلزی غیر هم جنس به هم جوش داده میشوند تا جفت ترموکوپل را تشکیل دهند. هنگامی که نقطه اتصال در معرض گرما قرار میگیرد، اختلاف دما بین نقطه اتصال و انتهای سرد سیمها ایجاد میشود. این اختلاف دما باعث ایجاد EMF در جفت ترموکوپل میشود.
مقدار EMF با استفاده از یک ولتمتر قابل اندازهگیری است. با دانستن نوع جفت ترموکوپل و رابطه بین EMF و دما، میتوان از ولتاژ اندازهگیری شده برای تعیین دمای نقطه اتصال استفاده کرد.
انواع ترموکوپل
ترموکوپلها در انواع مختلفی با ترکیبات سیمهای مختلف وجود دارند. هر نوع ترموکوپل مزایا و معایب خود را دارد و برای کاربردهای خاصی مناسب است. رایجترین انواع ترموکوپلها عبارتند از:
- تیپ K (کرومل – نیکل): این نوع ترموکوپل پرمصرفترین نوع است و به دلیل قیمت پایین، دقت و محدوده دمایی وسیع خود شناخته شده است. از این نوع ترموکوپل در کاربردهای مختلفی مانند فرآوری غذایی، صنعت خودرو و نیروگاهها استفاده میشود.
- تیپ J (آهن – کنستانتان): این نوع ترموکوپل ارزان است و برای اندازهگیری دماهای پایین مناسب است. از این نوع ترموکوپل در کاربردهایی مانند یخچالها و فریزرها استفاده میشود.
- تیپ T (پلاتین – رودیوم): این نوع ترموکوپل بسیار دقیق و پایدار است و میتوان از آن برای اندازهگیری دماهای بسیار بالا استفاده کرد. از این نوع ترموکوپل در کاربردهایی مانند صنعت فولاد و شیشه استفاده میشود.
- تیپ E (کرومل – نیکل – کنستانتان): این نوع ترموکوپل برای اندازهگیری دماهای بسیار بالا مناسب است و در مقاومت در برابر خوردگی خوب است. از این نوع ترموکوپل در کاربردهایی مانند کورهها و مشعلها استفاده میشود.
مزایای و معایب ترموکوپل چیست ؟
مزایا :
- سادگی: ترموکوپلها از نظر طراحی و ساخت بسیار ساده هستند. آنها فقط از دو سیم فلزی و یک نقطه اتصال تشکیل شدهاند. این سادگی باعث میشود آنها ارزان، قابل اعتماد و بادوام باشند.
- استحکام: ترموکوپلها در برابر شرایط محیطی خشن مانند لرزش، شوک و ضربه مقاوم هستند. آنها همچنین میتوانند در معرض مایعات و گازهای خورنده قرار بگیرند.
- قابلیت اطمینان: ترموکوپلها دارای عمر طولانی و پایداری بالایی هستند. آنها با گذشت زمان دچار دریفت کمی میشوند و نیاز به نگهداری کمی دارند.
- دامنه دمایی وسیع: ترموکوپلها میتوانند برای اندازهگیری دما در طیف وسیعی از کاربردها از جمله دمای بسیار پایین (-200 درجه سانتیگراد) تا دمای بسیار بالا (2200 درجه سانتیگراد) استفاده شوند.
- پاسخ سریع: ترموکوپلها به تغییرات دما به سرعت پاسخ میدهند. این امر آنها را برای کاربردهایی که نیاز به اندازهگیری دمای سریع و دقیق دارند، مانند کنترل فرآیند و نظارت، ایدهآل میکند.
- عدم نیاز به منبع تغذیه: ترموکوپلها دستگاههای خودکار هستند و برای کار به منبع تغذیه خارجی نیاز ندارند. این امر آنها را برای کاربردهایی که دسترسی به برق محدود است، مانند موتورها و ژنراتورها، مفید میکند.
- کوچک و سبک: ترموکوپلها کوچک و سبک هستند و به راحتی میتوان آنها را در فضاهای محدود نصب کرد.
- مقرون به صرفه: ترموکوپلها در مقایسه با سایر سنسورهای دما مانند RTDها و ترمیستورها، ارزان هستند.
معایب :
- دقت: دقت ترموکوپلها به اندازه سایر سنسورهای دما مانند RTDها و ترمیستورها بالا نیست.
- غیرخطی: رابطه بین EMF و دما در ترموکوپلها غیرخطی است، به این معنی که برای تبدیل EMF به دما به یک خطیسازی نیاز است.
- نویز: ترموکوپلها میتوانند در برابر نویز الکتریکی حساس باشند، که میتواند بر دقت اندازهگیری تأثیر بگذارد.
- نیاز به مرجع سرد: برای اندازهگیری دمای مطلق، ترموکوپلها به یک مرجع سرد با دمای ثابت نیاز دارند.
- محدودیت طول کابل: طول کابل ترموکوپلها میتواند بر دقت اندازهگیری تأثیر بگذارد. کابلهای طولانیتر میتوانند باعث افت سیگنال و افزایش خطا شوند.
کاربردهای ترموکوپل چیست ؟
ترموکوپلها در طیف گستردهای از کاربردها در صنایع مختلف از جمله موارد زیر استفاده میشوند:
- صنعت فرآوری غذا: برای کنترل دمای فرآیندهایی مانند پخت، پاستوریزاسیون و استریلیزاسیون
- صنعت خودرو: برای اندازهگیری دمای موتور، اگزوز و سایر اجزا
- نیروگاهها: برای نظارت بر دمای دیگها، توربینها و سایر تجهیزات
- صنعت فولاد و فلزات: برای اندازهگیری دمای کورهها، مذاب و سایر فرآیندها
- صنعت شیمیایی: برای نظارت بر دمای واکنشها و فرآیندهای شیمیایی
- صنعت هوافضا: برای اندازهگیری دمای موتورها، بدنه و سایر اجزا
- پزشکی: برای اندازهگیری دمای بدن، بافت و سایر موارد
- تحقیقات علمی: برای اندازهگیری دما در آزمایشگاهها
نتیجهگیری
در صورتی که به دنبال یک سنسور دمای ساده، مقاوم، قابل اطمینان و با قیمت مناسب هستید، ترموکوپل میتواند انتخاب مناسبی باشد. با این حال، اگر به دقت بالایی نیاز دارید یا در محیطی با نویز الکتریکی بالا کار میکنید، ممکن است نیاز به استفاده از نوع دیگری از سنسور دما داشته باشید.
