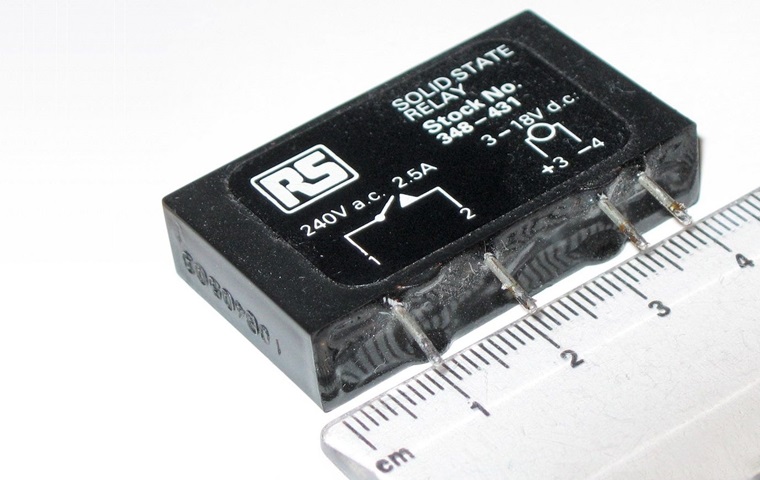

رله حالت جامد چیست و چه انواعی دارد ؟ رله‌های حالت جامد (SSR) نوعی کلید الکتریکی هستند که از اجزای نیمه‌هادی برای کنترل جریان یا ولتاژ بار به جای استفاده از کنتاکت‌های مکانیکی استفاده می‌کنند. این امر آنها را به جایگزینی محبوب برای رله‌های الکترومکانیکی سنتی در طیف گسترده‌ای از کاربردها تبدیل می‌کند.
نحوه عملکرد رله‌های حالت جامد:
در قلب یک رله حالت جامد، یک ترانزیستور یا تریستور وجود دارد که به عنوان سوئیچ عمل می‌کند. با اعمال یک سیگنال کنترلی کم‌توان به ورودی رله، می‌توان این سوئیچ را فعال کرد و جریان یا ولتاژ را به بار متصل شده به خروجی هدایت کرد.
برخلاف رله‌های الکترومکانیکی که از سیم‌پیچ و آرمیچر برای جابجا کردن کنتاکت‌های فیزیکی استفاده می‌کنند، رله‌های حالت جامد هیچ قسمت متحرکی ندارند. این امر مزایای متعددی را به همراه دارد، از جمله:
- سرعت سوئیچینگ بالا: رله‌های حالت جامد می‌توانند در عرض میکروثانیه روشن و خاموش شوند، که آنها را برای کاربردهایی که نیاز به سوئیچینگ سریع دارند، مانند کنترل موتور و سیستم‌های اتوماسیون، ایده‌آل می‌کند.
- عمر طولانی: بدون قطعات متحرکی که فرسوده شوند، رله‌های حالت جامد می‌توانند میلیون‌ها بار بدون افت عملکرد سوئیچ کنند.
- قابلیت اطمینان بالا: رله‌های حالت جامد در برابر شوک، لرزش و شرایط محیطی نامطلوب مقاوم هستند.
- بی‌صدا: رله‌های حالت جامد هیچ صدای نویز و جرقه‌ای مانند رله‌های الکترومکانیکی تولید نمی‌کنند.
- ایزولاسیون الکتریکی: رله‌های حالت جامد می‌توانند ایزولاسیون الکتریکی قوی بین مدار کنترل و مدار بار را فراهم کنند.
انواع رله‌های حالت جامد:
رله‌های حالت جامد در انواع مختلفی با توجه به نوع سیگنال کنترلی، نوع خروجی و توان سوئیچینگ موجود هستند. رایج‌ترین انواع عبارتند از:
- رله‌های حالت جامد AC: برای کنترل بارهای AC طراحی شده‌اند.
- رله‌های حالت جامد DC: برای کنترل بارهای DC طراحی شده‌اند.
- رله‌های حالت جامد با ورودی DC: از سیگنال کنترلی DC برای فعال کردن سوئیچ استفاده می‌کنند.
- رله‌های حالت جامد با ورودی AC: از سیگنال کنترلی AC برای فعال کردن سوئیچ استفاده می‌کنند.
- رله‌های حالت جامد تک فاز: برای کنترل بارهای تک فاز طراحی شده‌اند.
- رله‌های حالت جامد سه فاز: برای کنترل بارهای سه فاز طراحی شده‌اند.
- رله‌های حالت جامد با توان کم: برای کنترل جریان‌های کم، به طور معمول چند آمپر یا کمتر، طراحی شده‌اند.
- رله‌های حالت جامد با توان بالا: برای کنترل جریان‌های بالا، به طور معمول ده‌ها یا صدها آمپر، طراحی شده‌اند.
کاربردهای رله‌های حالت جامد:
رله‌های حالت جامد در طیف گسترده‌ای از کاربردها استفاده می‌شوند، از جمله:
- کنترل موتور: برای روشن و خاموش کردن موتورها، تنظیم سرعت و گشتاور آنها و معکوس کردن جهت آنها استفاده می‌شوند.
- سیستم‌های گرمایش و تهویه مطبوع: برای کنترل فن‌ها، پمپ‌ها، شیرها و سایر تجهیزات استفاده می‌شوند.
- روشنایی: برای روشن و خاموش کردن لامپ‌ها، دیمر کردن آنها و کنترل رنگ آنها استفاده می‌شوند.
- صنایع غذایی: برای کنترل فرآیندهای مختلف مانند مخلوط کردن، پخت و بسته‌بندی استفاده می‌شوند.
- صنایع دارویی: برای کنترل تجهیزات مختلف مانند پمپ‌ها، شیرها و مخازن استفاده می‌شوند.
- تجهیزات تست و اندازه‌گیری: برای روشن و خاموش کردن تجهیزات، تنظیم ولتاژ و جریان آنها و جمع‌آوری داده استفاده می‌شوند.
مزایای استفاده از رله‌های حالت جامد:
استفاده از رله‌های حالت جامد به جای رله‌های الکترومکانیکی مزایای متعددی را به همراه دارد، از جمله:
- افزایش طول عمر: رله‌های حالت جامد به دلیل نداشتن قطعات متحرک، عمر طولانی‌تری نسبت به رله‌های الکترومکانیکی دارند. این امر به معنای تعویض و نگهداری کمتر و همچنین کاهش هزینه‌ها در طول زمان است.
- کاهش نویز: رله‌های حالت جامد در مقایسه با رله‌های الکترومکانیکی که هنگام سوئیچینگ جرقه و نویز تولید می‌کنند، بسیار بی‌صدا هستند. این امر آنها را برای کاربردهایی که در آن نویز الکتریکی می‌تواند مشکل‌ساز باشد، مانند تجهیزات صوتی و پزشکی، ایده‌آل می‌کند.
- افزایش سرعت: رله‌های حالت جامد می‌توانند بسیار سریع‌تر از رله‌های الکترومکانیکی روشن و خاموش شوند. این امر آنها را برای کاربردهایی که نیاز به سوئیچینگ سریع دارند، مانند کنترل موتور و سیستم‌های اتوماسیون، ایده‌آل می‌کند.
- کاهش مصرف برق: رله‌های حالت جامد در مقایسه با رله‌های الکترومکانیکی که انرژی را در هنگام کار تلف می‌کنند، بسیار کارآمدتر هستند. این امر به معنای صرفه‌جویی در مصرف انرژی و کاهش هزینه‌های عملیاتی است.
- افزایش قابلیت اطمینان: رله‌های حالت جامد در برابر شوک، لرزش و شرایط محیطی نامطلوب مقاوم‌تر از رله‌های الکترومکانیکی هستند. این امر آنها را برای استفاده در کاربردهای سخت مانند صنایع سنگین و تجهیزات نظامی ایده‌آل می‌کند.
- کاهش اندازه: رله‌های حالت جامد به طور کلی از رله‌های الکترومکانیکی هم‌اندازه کوچکتر و سبک‌تر هستند. این امر آنها را برای کاربردهایی که در آن فضا محدود است، مانند تجهیزات پزشکی و پنل‌های کنترل، ایده‌آل می‌کند.
معایب استفاده از رله‌های حالت جامد:
در حالی که رله‌های حالت جامد مزایای متعددی را نسبت به رله‌های الکترومکانیکی ارائه می‌دهند، چند مورد معایب نیز دارند، از جمله:
- هزینه بیشتر: رله‌های حالت جامد به طور کلی از رله‌های الکترومکانیکی هم‌اندازه گران‌تر هستند.
- تولید گرما: رله‌های حالت جامد هنگام روشن شدن گرما تولید می‌کنند که ممکن است نیاز به هیت سینک برای خنک کردن آنها باشد.
- حساسیت به ولتاژ اضافه: رله‌های حالت جامد می‌توانند در اثر ولتاژ اضافه آسیب ببینند، بنابراین باید از محافظ مناسب استفاده کرد.
نتیجه‌گیری:
رله‌های حالت جامد جایگزینی ایده‌آل برای رله‌های الکترومکانیکی در طیف گسترده‌ای از کاربردها هستند. آنها عمر طولانی‌تر، نویز کمتر، سرعت بیشتر، مصرف برق کمتر، قابلیت اطمینان بیشتر، اندازه کوچکتر و مزایای دیگری را ارائه می‌دهند. با این حال، آنها گران‌تر هستند، گرما تولید می‌کنند و به محافظت در برابر ولتاژ اضافه نیاز دارند.
