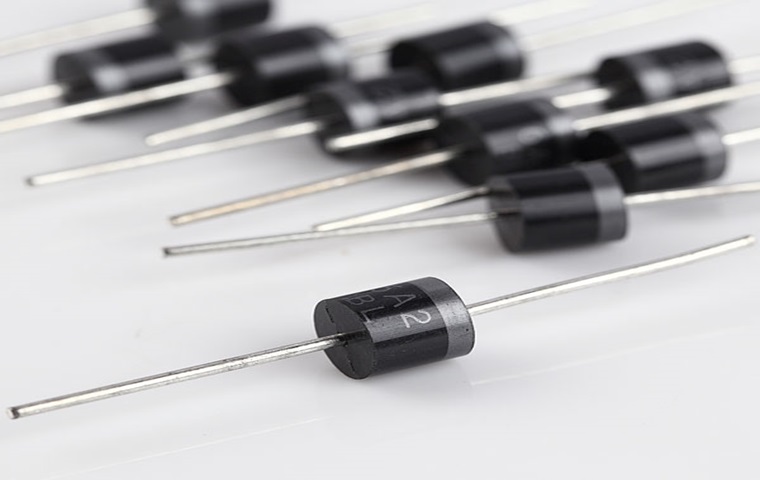

دیود چیست و چه کاربردی دارد؟ قطعه‌ای الکترونیکی دوپایه‌ای است که به عبور جریان الکتریکی در یک جهت و ممانعت از آن در جهت دیگر اجازه می‌دهد. به عبارت دیگر، دیود مانند یک شیر یک‌طرفه عمل می‌کند که فقط به سیال اجازه می‌دهد در یک جهت جریان یابد. این خاصیت منحصر به فرد دیود، کاربردهای گسترده‌ای را در مدارهای الکترونیکی به آن می‌دهد.
ساختار دیود
دیود از دو نوع ماده نیمه‌رسانا، نوع P و نوع N ساخته شده است. در نیمه‌رسانا نوع P، حفره‌های باردار (پایاهای مثبت) اکثریت را تشکیل می‌دهند، در حالی که در نیمه‌رسانا نوع N، الکترون‌های باردار (پایاهای منفی) اکثریت را تشکیل می‌دهند. اتصال این دو نوع نیمه‌رسانا به یکدیگر، ناحیه‌ای به نام پیوند P-N ایجاد می‌کند.
عملکرد دیود
رفتار دیود را می‌توان با در نظر گرفتن حرکت حامل‌های بار (الکترون‌ها و حفره‌ها) در پیوند P-N توضیح داد.
بایاس مستقیم: هنگامی که ولتاژ مثبتی به پایانه P دیود و ولتاژ منفی به پایانه N اعمال شود، میدان الکتریکی ایجاد شده، حامل‌های بار را به سمت لبه‌های مخالف پیوند P-N سوق می‌دهد. این امر باعث افزایش جریان الکتریکی از طریق دیود می‌شود. به این حالت، “بایاس مستقیم” می‌گویند.
بایاس معکوس: در مقابل، اگر ولتاژ منفی به پایانه P و ولتاژ مثبت به پایانه N اعمال شود، میدان الکتریکی مخالف ایجاد شده، حامل‌های بار را از پیوند P-N دور می‌کند. این امر باعث کاهش جریان الکتریکی از طریق دیود و در نهایت، به صفر رسیدن آن می‌شود. به این حالت، “بایاس معکوس” می‌گویند.
انواع دیود
انواع مختلفی از دیودها با عملکردها و کاربردهای خاص وجود دارد. برخی از رایج‌ترین انواع دیودها عبارتند از:
- دیود سیلیکونی: رایج‌ترین نوع دیود، از جنس سیلیکون است و در طیف گسترده‌ای از کاربردها استفاده می‌شود.
- دیود ژرمانیوم: این نوع دیود، از جنس ژرمانیوم ساخته شده و به دلیل سرعت سوئیچینگ بالا، در مدارهای فرکانس بالا کاربرد دارد.
- دیود شاتکی: این نوع دیود، از یک پیوند فلز-نیمه‌رسانا تشکیل شده و به دلیل افت ولتاژ کم در حالت بایاس مستقیم، در مدارهای رگولاتور ولتاژ کاربرد دارد.
- دیود زنر: این نوع دیود، برای تنظیم ولتاژ به کار می‌رود و در شرایط بایاس معکوس، قادر به شکستن ولتاژ مشخصی است.
- دیود LED: این نوع دیود، از جمله دیودهای نورافشان است که در هنگام عبور جریان الکتریکی، نور ساطع می‌کند و در مصارف مختلف روشنایی و نمایشگرها کاربرد دارد.
- دیود لیزری: این نوع دیود، نوری لیزری تولید می‌کند و در کاربردهای مختلفی مانند اشاره گر لیزری، خواندن CD و DVD و فیبر نوری استفاده می‌شود.
کاربردهای دیود
دیودها به دلیل عملکرد منحصر به فرد خود، کاربردهای گسترده‌ای در مدارهای الکترونیکی دارند. برخی از مهم‌ترین کاربردهای دیودها عبارتند از:
- یکسو کردن جریان متناوب (AC): دیودها برای تبدیل جریان متناوب به جریان مستقیم (DC) استفاده می‌شوند. این امر در منبع تغذیه دستگاه‌های الکترونیکی مانند آداپتورها، شارژرها و مبدل‌های برق کاربرد دارد.
- تنظیم ولتاژ: دیودها، به‌ویژه دیودهای زنر، برای تنظیم ولتاژ به مقدار ثابت استفاده می‌شوند. این امر در مدارهای رگولاتور ولتاژ کاربرد دارد.
- محافظت از مدار: دیودها برای محافظت از مدار در برابر ولتاژ معکوس و جریان بیش از حد استفاده می‌شوند.
- تشخیص ولتاژ: دیودها برای تشخیص ولتاژ و سطوح سیگنال استفاده می‌شوند.
- تولید نور: دیودهای LED و لیزری برای تولید نور در طیف‌های مختلف رنگی و سطوح روشنایی مختلف استفاده می‌شوند.
- ضرب و تقسیم فرکانس: دیودها می‌توانند برای ضرب و تقسیم فرکانس سیگنال‌های الکتریکی استفاده شوند.
کاربردهای دیود در زندگی روزمره
دیودها در طیف گسترده‌ای از دستگاه‌های الکترونیکی که در زندگی روزمره استفاده می‌کنیم، به کار رفته‌اند. برخی از نمونه‌های بارز این موارد عبارتند از:
- موبایل‌ها و تبلت‌ها: دیودها در مدارهای شارژ، تنظیم ولتاژ، نمایشگرها و دوربین این دستگاه‌ها استفاده می‌شوند.
- کامپیوترها: دیودها در مادربرد، منبع تغذیه، کارت گرافیک و سایر اجزای کامپیوتر به کار رفته‌اند.
- تلویزیون‌ها: دیودها در مدارهای تصویری، منبع تغذیه و بلندگوهای تلویزیون استفاده می‌شوند.
- لوازم خانگی: دیودها در مدارهای کنترل، موتورها و نمایشگرهای لوازم خانگی مانند یخچال، لباسشویی، ماشین ظرفشویی و مایکروویو به کار رفته‌اند.
- خودروها: دیودها در سیستم‌های الکتریکی خودرو، مانند دینام، چراغ‌ها، سیستم جرقه‌زنی و سیستم‌های صوتی به کار رفته‌اند.
مزایای استفاده از دیود
استفاده از دیودها در مدارهای الکترونیکی، مزایای متعددی به همراه دارد. برخی از این مزایا عبارتند از:
- سادگی: دیودها ساختاری ساده دارند و به راحتی در مدارها قابل استفاده هستند.
- هزینه کم: دیودها به نسبت سایر قطعات الکترونیکی، قیمت پایینی دارند.
- قابلیت اطمینان بالا: دیودها قطعاتی قابل اعتماد هستند و عمر طولانی دارند.
- کارایی: دیودها به طور کارآمد عمل می‌کنند و اتلاف انرژی کمی دارند.
- تنوع: انواع مختلفی از دیودها با عملکردها و کاربردهای خاص وجود دارد که می‌توان از آنها در طیف گسترده‌ای از مدارها استفاده کرد.
چالش‌های استفاده از دیود
- افت ولتاژ: دیودها در حالت بایاس مستقیم، افت ولتاژ جزئی دارند که می‌تواند در برخی از مدارها مشکل‌ساز باشد.
- حداکثر جریان: دیودها فقط قادر به تحمل مقدار مشخصی از جریان هستند. عبور جریان بیش از حد از دیود می‌تواند منجر به خرابی آن شود.
- سرعت سوئیچینگ: سرعت سوئیچینگ برخی از انواع دیودها محدود است و ممکن است برای کاربردهای فرکانس بالا مناسب نباشند.
نتیجه‌گیری
دیود چیست و چه کاربردی دارد ؟ دیودها قطعات الکترونیکی کوچک اما قدرتمندی هستند که کاربردهای گسترده‌ای در مدارهای الکترونیکی دارند. عملکرد منحصر به فرد آنها در یکسو کردن جریان، تنظیم ولتاژ، حفاظت از مدار و سایر وظایف، آنها را به اجزای ضروری در طیف وسیعی از دستگاه‌های الکترونیکی تبدیل کرده است. با وجود مزایای متعددی که دیودها ارائه می‌دهند، درک چالش‌های مرتبط با آنها نیز برای استفاده صحیح و مؤثر از آنها در مدارهای الکترونیکی حائز اهمیت است.
