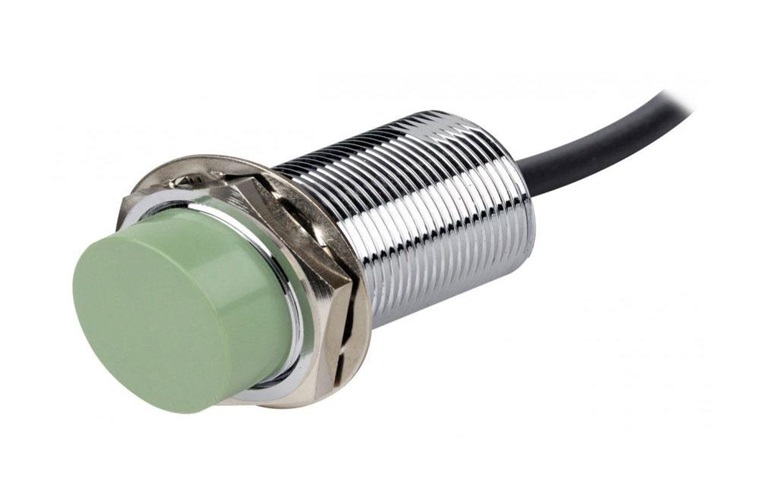

سنسور خازنی چیست ؟ نوعی سنسور غیر تماسی است که برای تشخیص وجود یا عدم وجود اشیاء، اندازهگیری فاصله، سطح مایعات و سایر پارامترها استفاده میشود. این سنسورها با استفاده از تغییرات ظرفیت خازنی که در اثر نزدیک شدن یک جسم به صفحه سنسور ایجاد میشود، عمل میکنند.
نحوه کار سنسور خازنی
یک سنسور خازنی از دو صفحه فلزی رسانا تشکیل شده است که به عنوان صفحات خازن عمل میکنند. این صفحات توسط یک لایه دیالکتریک، مانند هوا یا پلاستیک، از یکدیگر جدا شدهاند.
هنگامی که ولتاژ به سنسور اعمال میشود، میدان الکتریکی بین صفحات ایجاد میشود. ظرفیت خازن به ثابت دیالکتریک ماده بین صفحات، مساحت صفحات و فاصله بین آنها بستگی دارد.
اگر جسمی با ثابت دیالکتریک متفاوت به صفحه سنسور نزدیک شود، ظرفیت خازن تغییر میکند. این تغییر ظرفیت توسط مدار الکترونیکی سنسور تشخیص داده میشود و به عنوان سیگنال خروجی سنسور استفاده میشود.
انواع سنسورهای خازنی
سنسورهای خازنی را میتوان بر اساس نوع خروجی، شکل و اندازه، جنس بدنه و کاربرد به دستههای مختلفی تقسیم کرد.
نوع خروجی:
- سنسورهای خازنی دیجیتال: این سنسورها خروجی دو حالته (روشن/خاموش) دارند و برای تشخیص وجود یا عدم وجود اشیاء استفاده میشوند.
- سنسورهای خازنی آنالوگ: این سنسورها خروجی متغیری دارند که با فاصله یا سایر پارامترهای اندازهگیری شده متناسب است.
شکل و اندازه:
- سنسورهای خازنی مینیاتوری: این سنسورها برای کاربردهایی که فضای محدودی دارند، مانند دستگاههای الکترونیکی کوچک، استفاده میشوند.
- سنسورهای خازنی استوانهای یا سیلندری: این سنسورها برای کاربردهایی که نیاز به سنجش از راه دور دارند، مانند خطوط مونتاژ، استفاده میشوند.
جنس بدنه:
- سنسورهای خازنی فلزی: این سنسورها از جنس فلزاتی مانند فولاد ضد زنگ یا آلومینیوم ساخته شدهاند و برای کاربردهایی که در معرض رطوبت یا مواد شیمیایی خورنده هستند، مناسب هستند.
- سنسورهای خازنی پلاستیکی: این سنسورها از جنس پلاستیکهای مقاوم مانند ABS یا PEEK ساخته شدهاند و برای کاربردهایی که نیاز به وزن کم یا عایق الکتریکی دارند، مناسب هستند.
کاربرد:
- سنسورهای خازنی برای تشخیص حضور: این سنسورها برای تشخیص وجود یا عدم وجود اشیاء در نوار نقاله، دربها و سایر کاربردهای مشابه استفاده میشوند.
- سنسورهای خازنی برای اندازهگیری سطح: این سنسورها برای اندازهگیری سطح مایعات، مواد جامد دانهای و سایر مواد در مخازن، بشکهها و سایر ظروف استفاده میشوند.
- سنسورهای خازنی برای اندازهگیری ضخامت: این سنسورها برای اندازهگیری ضخامت فیلمهای پلاستیکی، کاغذ و سایر مواد استفاده میشوند.
- سنسورهای خازنی برای تشخیص لرزش: این سنسورها برای تشخیص لرزش در ماشینها، تجهیزات و سازهها استفاده میشوند.
مزایای سنسورهای خازنی
سنسورهای خازنی مزایای متعددی نسبت به سایر انواع سنسورها دارند، از جمله:
- غیر تماسی: این سنسورها بدون نیاز به تماس با جسم اندازهگیری شده عمل میکنند، که آنها را برای کاربردهایی که در معرض آلودگی یا سایش هستند، ایدهآل میکند.
- دقت بالا: سنسورهای خازنی میتوانند تغییرات بسیار کوچک در ظرفیت خازن را تشخیص دهند، که آنها را برای اندازهگیریهای دقیق مناسب میکند.
- مقاومت در برابر محیط: سنسورهای خازنی در برابر رطوبت، گرد و غبار، مواد شیمیایی و سایر شرایط محیطی خشن مقاوم هستند.
- تنوع: سنسورهای خازنی در انواع مختلفی از نظر شکل، اندازه، جنس و خروجی موجود هستند که آنها را برای طیف گستردهای از کاربردها مناسب میکند.
معایب سنسورهای خازنی
- تأثیر مواد: ثابت دیالکتریک مادهای که بین سنسور و جسم اندازهگیری شده قرار دارد، میتواند بر دقت اندازهگیری تأثیر بگذارد.
- تأثیر نویز: سنسورهای خازنی میتوانند نسبت به نویز الکتریکی حساس باشند، که میتواند منجر به سیگنالهای خروجی ناپایدار شود.
- محدوده اندازهگیری: محدوده اندازهگیری سنسورهای خازنی به فاصله بین صفحات سنسور بستگی دارد.
- قیمت: سنسورهای خازنی میتوانند گرانتر از سایر انواع سنسورها باشند.
کاربردهای سنسور خازنی چیست ؟
سنسورهای خازنی در طیف گستردهای از کاربردها استفاده میشوند، از جمله:
- صنعت: سنسورهای خازنی در خطوط مونتاژ، سیستمهای بستهبندی، تجهیزات کنترل کیفیت و سایر کاربردهای صنعتی استفاده میشوند.
- ساختمان: سنسورهای خازنی در دربهای خودکار، سیستمهای روشنایی، سیستمهای امنیتی و سایر کاربردهای ساختمانی استفاده میشوند.
- پزشکی: سنسورهای خازنی در دستگاههای تنفس مصنوعی، مانیتورهای بیمار و سایر تجهیزات پزشکی استفاده میشوند.
- خودروسازی: سنسورهای خازنی در کیسههای هوا، سیستمهای ترمز ضد قفل و سایر سیستمهای ایمنی خودرو استفاده میشوند.
- صنعت غذایی: سنسورهای خازنی در دستگاههای پرکن، سیستمهای کنترل کیفیت و سایر کاربردهای صنعت غذایی استفاده میشوند.
نتیجهگیری :
سنسورهای خازنی نوعی سنسور polyvalent و قابل اعتماد هستند که در طیف گستردهای از کاربردها استفاده میشوند. آنها مزایای متعددی از جمله عملکرد غیر تماسی، دقت بالا، مقاومت در برابر محیط و تنوع را ارائه میکنند. با این حال، معایبی مانند تأثیر مواد، تأثیر نویز، محدوده اندازهگیری و قیمت بالا نیز دارند. انتخاب سنسور خازنی مناسب برای یک کاربرد خاص به عوامل مختلفی از جمله نوع اندازهگیری مورد نظر، محدوده اندازهگیری مورد نیاز، محیط عملیاتی و بودجه بستگی دارد.
