روش عملکرد سنسور انکودر ( شفت انکودر)
انکودر چیست؟
سنسور انکودر یک نوع سنسور الکترونیکی است که برای اندازه‌گیری حرکت و موقعیت یک شیء یا قطعه مکانیکی استفاده می‌شود. این سنسور عموماً در ماشین‌آلات صنعتی، رباتیک، سیستم‌های کنترلی و دستگاه‌های الکترونیکی استفاده می‌شود.

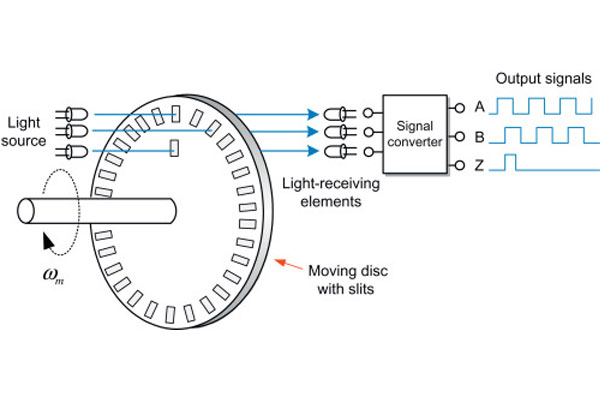

سنسور انکودر دارای دو بخش اصلی است: دیسک انکودر و سنسور خواننده. دیسک انکودر معمولاً یک دیسک دو بعدی با تکه‌های شفاف و تاریک است که روی آن نقشه‌ای از کدهای باینری (0 و 1) وجود دارد. سنسور خواننده به صورت استوانه‌ای در کنار دیسک قرار می‌گیرد و توسط آن کدهای باینری روی دیسک تشخیص داده می‌شود.
وقتی که شیء یا قطعه‌ای که می‌خواهید حرکت و موقعیت آن را اندازه‌گیری کنید، با سنسور انکودر در ارتباط است، دیسک انکودر در حال چرخش است و سنسور خواننده تغییرات کدهای باینری روی دیسک را تشخیص می‌دهد. با تحلیل کدهای باینری، می‌توانید مقدار حرکت و موقعیت را بدست آورید.
انکودر می‌تواند به دو شکل مختلف عمل کند: انکودر تکانه‌ای (Incremental Encoder) و انکودر مطلق (Absolute Encoder). انکودر تکانه‌ای تغییرات حرکت و موقعیت را نسبت به موقعیت اولیه محاسبه می‌کند، در حالی که انکودر مطلق موقعیت دقیق شیء را بر اساس یک مقدار نمایش می‌دهد.
با توجه به نوع انکودر و نوع خروجی آن (مانند پالس‌های الکتریکی یا ارتباط سریال)، می‌توان از سنسور انکودر برای کنترل حرکت، تعیین موقعیت، اندازه‌گیری سرعت و انجام عملیات کنترلی دیگر استفاده کرد.
کاربرد های سنسور انکودر چیست؟
انکودر در صنعت و انواع دستگاه‌های الکترونیکی کاربردهای متنوعی دارد. برخی از کاربردهای مهم سنسور انکودر عبارتند از:
- کنترل موقعیت: انکودر به عنوان یک راهکار موثر برای کنترل موقعیت در ماشین‌آلات صنعتی، رباتیک، CNC و دستگاه‌های پزشکی استفاده می‌شود. با استفاده از انکودر، می‌توان موقعیت دقیق قطعات و ماشین‌آلات را تعیین و کنترل کرد.
- کنترل حرکت: انکودر در سیستم‌های کنترل حرکت مانند سیستم‌های موشکی، راه آهن، ربات‌ها و خودروها استفاده می‌شود. با استفاده از انکودر، می‌توان سرعت و جهت حرکت را اندازه‌گیری و کنترل کرد.
- ردیابی و موقعیت‌یابی: انکودر در دستگاه‌های ردیابی و موقعیت‌یابی مانند ربات‌های خانگی، درون‌یابی GPS، درون‌یابی IMU و دستگاه‌های ردیابی مکانیکی استفاده می‌شود. با استفاده از انکودر، می‌توان موقعیت دقیق و تغییرات حرکت را تشخیص داد.
- کنترل دور موتورها: انکودر در کنترل دور موتورها مانند موتورهای القایی و سروموتورها استفاده می‌شود. با استفاده از انکودر، می‌توان دور و جهت چرخش موتور را اندازه‌گیری و کنترل کرد.
- کنترل پروژه‌های هوشمند: انکودر در پروژه‌های هوشمند مانند ربات‌های خانگی، درون‌یابی خودروهای هوشمند و دستگاه‌های الکترونیکی هوشمند استفاده می‌شود. با استفاده از انکودر، می‌توان حرکت و موقعیت دقیق را در این پروژه‌ها کنترل کرد.
به طور کلی، سنسور انکودر در هر کاربردی که نیاز به اندازه‌گیری حرکت و موقعیت دقیق داشته باشید، می‌تواند مورد استفاده قرار بگیرد.
مزایا و معایب انکودر چیست؟
مزایای استفاده از سنسور انکودر عبارتند از:
- دقت بالا: انکودر قادر است تغییرات حرکت و موقعیت را با دقت بالا تشخیص دهد. این دقت بالا در برخی کاربردها مانند صنعت، رباتیک و کنترل حرکت بسیار حیاتی است.
- قابلیت اندازه‌گیری سرعت: انکودر قادر است سرعت حرکت را نیز اندازه‌گیری کند، که برای کنترل حرکت و ردیابی دقیق بسیار مفید است.
- قابلیت کنترل دقیق: با استفاده از انکودر، می‌توان موقعیت و حرکت را به طور دقیق کنترل کرد و عملیات کنترلی پیچیده را انجام داد.
- پایداری و قابلیت اطمینان: انکودر عموماً از قطعات الکترونیکی ساده تشکیل شده است و بدون قطعات متحرک است. این باعث می‌شود که سنسور انکودر پایداری بالا و قابلیت اطمینان بیشتری نسبت به سنسورهای مکانیکی داشته باشد.
- قابلیت اتصال آسان: سنسور انکودر معمولاً دارای رابط‌های استاندارد است که اتصال و ادغام آن با سیستم‌های مختلف را آسان می‌کند.
با این حال، همچنین باید به معایب استفاده از سنسور انکودر توجه کرد:
- قابلیت اندازه‌گیری محدود: سنسور انکودر معمولاً تنها قادر به اندازه‌گیری حرکت و موقعیت در یک محدوده مشخص است. در صورتی که نیاز به اندازه‌گیری محدوده‌های بزرگتر یا نامحدود داشته باشید، نیاز به سنسورهای دیگری مانند سنسورهای لیزری یا سنسورهای دورانی خواهید داشت.
- تحسین به ارتعاش: سنسور انکودر ممکن است به ارتعاشات و لرزش‌های مکانیکی حساس باشد. در برخی موارد، نیاز به استفاده از ابزارهای جداگانه برای جلوگیری از ارتعاش‌ها و لرزش‌ها وجود دارد.
- قابلیت پردازش محدود: سنسور انکودر تنها قادر به تولید سیگنال‌های الکتریکی است و نیاز به پردازش برای تبدیل این سیگنال‌ها به اطلاعات مورد نیاز ممکن است وجود داشته باشد. این نیاز به پردازش بیشتر می‌تواند هزینه و پیچیدگی را افزایش دهد.
به طور کلی، با توجه به نیازها و محدودیت‌های خود، باید تصمیم گیری در مورد استفاده از سنسور انکودر را انجام دهید.
