سنسور نوری رفلکتوری WL150-P430WL150-P430 reflective optical sensor

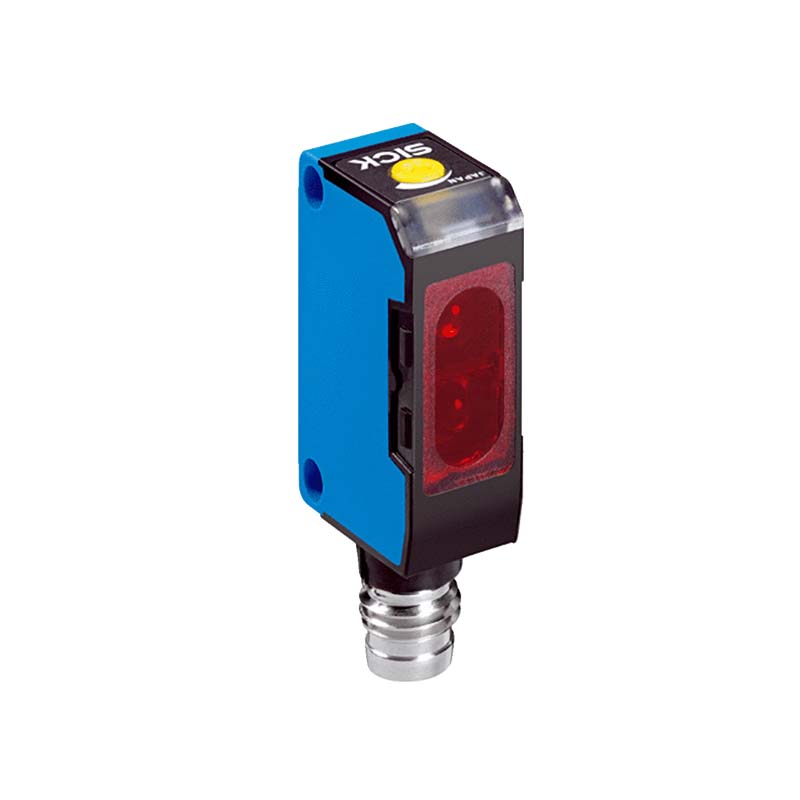

سنسور نوری رفلکتوری WL150-P430

در سنسور نوری رفلکتوری WL150-P430 جسم ما بین سنسور و رفلکتور قرار گرفته و باعث سوییچ در خروجی می شود . این سنسور از نوع نوری و آیینه ای می باشد و رنج کار کرد آن تا ۲ متر است . اندازه این سنسور مینیاتوری با ابعاد ۱۰mm x ۲۸mm x 17/5mm است .این محصول از برند SICK آلمان است.

خروجی الکتریکال این سنسور نوری رفلکتوری از نوع PNP و تغذیه سنسور نیز ۱۰ الی ۳۰ ولت DC است . این سنسور دارای خروجی سوییچ نرمال باز و نرمال بسته است . اتصال الکتریکی آن به صورت کانکتوری M8 و ۴ پین است . جنس بدنه سنسور پلاستیکی است و فرکانس سوییچ آن ۱۰۰۰Hz می باشد . منبع نور این سنسور LED است و دارای استاندارد IP67 می باشد . دمای کار کرد این سنسور از ۴۰- تا ۷۵+ درجه سانتی گراد است.

سنسور نوری رفلکتوری یک دستگاه حسگر اپتیکال است که برای اندازه‌گیری سطح نور و تشخیص وضعیت مواد بازتابنده استفاده می‌شود. این سنسور دارای یک منبع نور قابل تنظیم، یک المنت فتوسلول و مدار کارت واکنش می‌باشد.

عملکرد سنسور نوری رفلکتوری به این صورت است که در هنگامی که منبع نور روشن می‌شود، نور بر روی سطح مورد نظر تابیده و بازتاب می‌شود. عنصر فتوسلول در سنسور نوری این بازتاب را دریافت می‌کند و تغییرات شدت نور را به سیگنال الکتریکی تبدیل می‌کند. سیگنال الکتریکی حاصل به مدار کارت واکنش ارسال می‌شود که آن را تحلیل و پردازش می‌کند.
